【累計販売数 1万セット達成！！】
2012年9月の発表以来、実に10年以上のロングセラー！
通算販売数10,000セット以上を記録して、今なお記録を更新し続けるオーディオ自作キットの金字塔！！
弊社自作キットの代表作「YAMAHA製 YDA138 デジタルアンプ自作キット」のご紹介です。

現在まで数多くの方にご購入いただき、ユーザー様それぞれがカスタマイズして楽しまれている自作アンプキットです。
2016年1月に一旦は終売となるも、再販希望のお問い合わせが多く、わずか4か月で「YAMAHA製 YDA138 デジタルアンプ自作キット ”リターンズ” 」として再復活を果たしました。
再復活の際に価格を抑えた部品構成から、弊社バイヤーこだわりの高音質仕様としてパーツに変更を行い、アップグレードパーツが初期装備されていると言って過言ではない構成となっております。
ハイグレードパーツをふんだんに盛り込みましたので、トータル的にかなりお得になっています！！

カスタマイズが容易なように、SMD(表面実装部品)を極力減らし、挿し込みタイプのディスクリート部品を主軸にした設計で、本来SMDパターンの部分に挿し込みタイプの部品を実装できるホールを追加するなど、玄人の方までお楽しみいただける奥深いキットです。
カスタマイズの可能性は無限大！貴方のお好みに合わせて、世界に1台のMyアンプを製作してみてください。


専用ケースキットも是非合わせてお求めください。



【”リターンズ”後のパワーアップポイント】
当キットについてはこちらの開発者のブログにて詳細説明がございますので、お時間、ご興味があれば是非ご覧ください。(※1)
※1：ブログの内容は2016Ver.リリース時点での情報となっており、2017Ver.以降で一部部品の変更を行っています。

・ELNA CE-BP(無極性タイプ)特注仕様
入力カップリングとして使用。

・アークトロニクス製 メタライズドフィルムコンデンサ 63V 0.22μF
イタリア製造時代のもので品質が安定していたのでオーディオメーカーがこぞって採用していたアイテムです。

・特性重視のNFJ特注インダクタ
開発者ブログで熱く語っていたインダクタです。ベースが汎用とはいえコアも良質のものですので巻き直しのベースにも最適です。
＊「NFJオリジナルLCFメーター組立済完成品」を使えば、巻き直しのインダクタンス計測も楽々簡単です。


【製品の特徴】
■YAMAHA製デジタルアンプIC「YDA138」を搭載
　連続最大出力10W/8Ωx2ch(モノラル時20W/4Ω)が可能です。

■こだわりのパーツ選定
　これまでに幾度となく重ねた基板パターンのバージョンアップは限界まで煮詰まり、最終段階へ到達しています。
　その後も標準付属パーツのアップグレードやマイナーチェンジを何段階も重ね、現状のパーツ構成に至ります。

■AB級ヘッドフォンアンプ機能を搭載
　初めてのヘッドフォンアンプにも最適な、SNR:95dB THD+N:0.01 出力50mW/32Ωx2chの、本格的なAB級シングルエンドプッシュプルヘッドホンアンプ機能を搭載。

■マルチチャンネル同期オプション
　ジャンパーピンによる、マスター/スレーブ切り替え設定により、マルチチャンネル同期動作が可能です。

■外部クロック用のパターンを装備し、部品も標準付属
　発振子(セラロック)が標準付属し、更に内部/外部クロックの切り替えはジャンパーピンで設定変更可能。
　内部クロック動作時にAMラジオに干渉しても外部クロック動作することで回避可能です。

■ジャンパーピンで4パターンのゲイン変更が可能
　18dB/24dB/30dB/36dBの4パターンのゲイン設定がジャンパーピンの配置で簡単に設定可能。
　入力信号レベルに合わせて幅広い用途に対応可能です。

■豊富な種類のコンデンサに対応した入力カップリングコンデンサ配置パターン
　音質を左右する重要な部分のコンデンサ用パターンには、様々な種類に対応できるパターン設計とし、柔軟なカスタムが可能です。
　・入力カップリングコンデンサ
　　リード幅5mm-17.5mmまでのコンデンサに対応するパターンを用意
　　付属の標準部品だけでなく、幅広いタイプのコンデンサにも対応可能でカスタムの幅が広がります。
　・電源平滑コンデンサ
　　2種類のPadパターンを用意
　　横置き仕様：φ10mmまで高さ16mmまで
　　縦置き仕様：φ12.5mmまで高さ制限なし

■用途に応じた入出力端子のアレンジが可能
　・入力端子部品及び実装パターンを「RCA端子」と「3.5mmステレオミニジャック」の2種類をご用意。
　・電源入力端子部品及び実装パターンを、「2Pinターミナル」と「DCジャック端子(5.5mm/2.1mmセンタープラス)」の2種類をご用意。
　※オーディオ入力端子及び電源端子はご使用の用途に合わせてどちらかをお選びいただけます。


【注意事項】

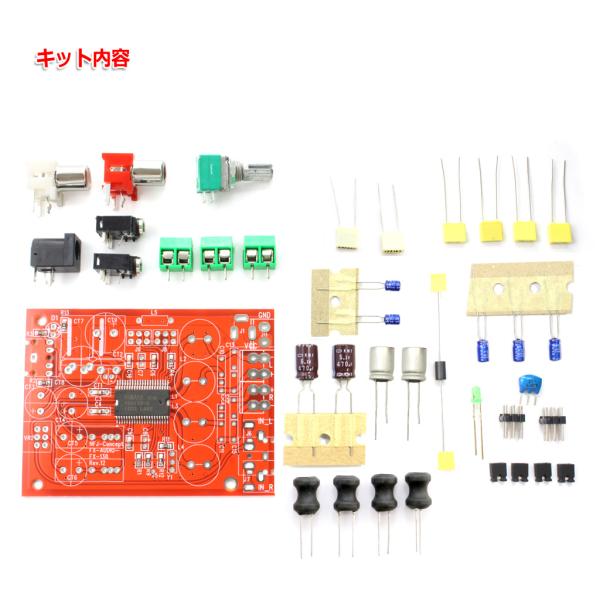

一枚目の写真は完成例です。当製品はDIY自作キットですのでご自身で部品を組み込む必要がございます。


ご覧の通り比較的シンプルな設計ですので、簡易的な説明書のみとなり詳細な組み立て手順の説明書はございません。
完成例画像や部品コード表をご参考に、パターン上の極性を間違えないよう、組立を行ってください。


知識と技術のある方以外はご購入いただけません。
本キットの組み立てに関する質問やご使用方法についてはノーサポートとさせていただいております。
メールやお電話でご質問いただきましても対応致しかねますので予めご了承ください。


本製品の基板は専用検査機にて仮想組み込みを行い動作確認をしております。
あくまでも自作キットですので、製作ミスによる破損などの可能性を考慮に入れざるを得ず、保証をお付けすることは出来ません。
いかなる理由でも未組立の状態以外での返品・交換等は一切いたしません。
組み立て前の部品破損・欠損については交換対応等いたしますが、組み立て後は一切保証がございません。
※上記保証条件に承諾頂けない場合はご購入不可といたします。ご注文をされた時点でご承諾頂いたものといたします。





【製品仕様】

入力端子：	1系統(ステレオRCA端子/3.5mmステレオミニジャック) ※組立時選択式 ※3.5mmステレオミニジャック端子は4極プラグ(TRRS)は動作保証対象外
スピーカー出力端子：	ターミナルブロック
ヘッドフォン出力端子：	3.5mmステレオミニジャック ※4極プラグ(TRRS)は動作保証対象外です。
スピーカー最大出力：	最大10W×2ch(電源入力12V 8Ω時)/対応スピーカー：4Ω〜16Ω
ヘッドフォン出力：	最大50mW×2ch(電源入力12V 32Ω時)
電源コネクター：	DCジャック(外径5.5mm 内径2.1mm センタープラス仕様)/ターミナルブロック ※組立時選択式
電源仕様：	定格電圧DC12V/電源容量2A以上 (電源別売)動作電圧範囲 DC9V〜13.5V
機能：	ヘッドフォンアンプ/ゲイン設定/内部・外部クロック切り替え/動作モード設定
付属品：	簡易説明書
基板サイズ：	縦80mm×横60mm×厚1.6mm
重量：	58g

通算販売数10,000セット以上を記録して、今なお記録を更新し続けるオーディオ自作キットの金字塔！！
弊社自作キットの代表作「YAMAHA製 YDA138 デジタルアンプ自作キット」のご紹介です。

価格を抑えた部品構成から、弊社バイヤーこだわりの高音質仕様としてパーツに変更を行い、アップグレードパーツが初期装備されていると言って過言ではない構成となっております。ハイグレードパーツをふんだんに盛り込みましたので、トータル的にかなりお得になっています！！

カスタマイズが容易なように、SMD(表面実装部品)を極力減らし、挿し込みタイプのディスクリート部品を主軸にした設計で、本来SMDパターンの部分に挿し込みタイプの部品を実装できるホールを追加するなど、玄人の方までお楽しみいただける奥深いキットです。

パワーアップポイント
・ELNA CE-BP(無極性タイプ)特注仕様
・アークトロニクス製 メタライズドフィルムコンデンサ
・特性重視のNFJ特注インダクタ
